变电所运维平台(实时在线监控!助力变电站实现智慧电力运维)

betway综合在线5年前 (2022-05-19)支持与服务3113

  变电所运维平台通过在线运行数据等模型,在多源数据智慧融合、数字孪生智慧巡检、状态感知智慧分析、多维协同智慧运维等“四个智慧”方面创新,实现了变电站设备状态智慧全景感知与智能运维。同时系统成功实现了配电管理向集中化、智能化的升级转变,实现了“无人值班、少人值守”的运维模式,大大减少人工数量,降低了运营成本。

  一、针对以现状及问题建议方案如下

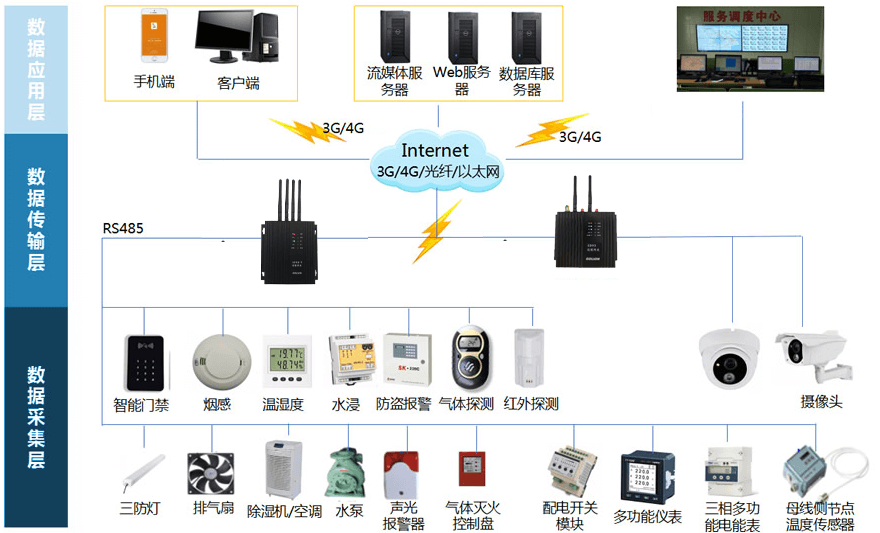

  本项目建议方案为3部分:1、设备层;2、网络层;3、平台层;具体说明如下:

  1、设备层

  变电所进/出线柜内加装电力仪表(带通讯),仪表实时采集馈线回路电力参数(电压、电流、功率、断路器分合信号等)。

  在线缆沟内加装水浸传感器;在门上加装开关监测模块(实时监测门的开关状态);在配电柜上方加装烟雾传感器(如烟雾产生后模块会声音报警);在重要配电柜附近加装视频监控,从而实时监测配电柜状态(是否有人在操作、是否冒火花等)

  2、网络层

  网络层也为采集部分,在每个变电所内安装采集箱(包含无线采集器、开关电源、交换机等),采集器采集所内电力仪表、烟雾报警器、温湿度变送器、水浸传感器等,通过4G网络把相关数据及视频内容上传至电力运维平台。

  3、平台层

  前面所有的设备加装以及采集器的安装都是为了平台统一采集变电所内数据,电力运维平台将变电站电表运行状态及数据、变电站温湿度状况、门开关状态、高压综保状态位置报警、视频监控、烟雾报警等数据统一汇总至云平台,进行统一监管。当所内有异常状态发生时,及时接收到云平台报警信息,通过现场安装的摄像头观看现场运行情况,及时安排相关人员去现场查看问题并分析原因。


  二、实现效果

  1.电力监控

  电力监控包含变电所配电图展示被选中的变电所的配电信息,配电图显示各回路的运行状态及信息,显示变压器温度、电流、功率因数、负荷率等曲线,电力数据显示变电所各回路的电力数据和曲线,包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率等参数,并可导出图表。

  2.用电分析

  用电分析包括用能报表、同比分析、环比分析、电能集抄、计量及线路损耗。用能报表显示各回路的用能数据,包括日报、月报、年报,日报显示分时用能,月报显示分日用能,年报显示分月用能,报表可以导出。同比分析显示各回路以月为单位的同比用能情况,有柱状图和表格两种表现形式。计量及损耗分析显示各变电所的用能损耗,包括进线和出线每月的用能,并计算差值和损耗。

  3.安全用电

  平台能记录断路器合分、门开门关、电流电压越限告警、短信日志、平台运行日志。平台统计查看报警状态,提醒运维人员及时处理隐患。

  4.运行环境

  平台具有环境监测显示当前环境状况,包括温度、湿度、水浸、烟雾,视频监控展示了变电所内的实时视频画面。

  5.设备管理

  平台可配置每个变电所内变压器、进线柜、出线柜、计量柜、高压电缆等设备信息,记录设备的厂家、型号、投运日期等,并可灵活定义设备的巡检项、缺陷类别等信息。

  6.用户报告

  系统自动汇总变电所一个月的运行数据,对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析,并列出在该周期内巡检时发现的各类缺陷及处理情况。

  7.运维管理

  运维管理显示维护、检查和巡视计划的制定、审批和分配,以及巡视组的创建,包括巡视检修和系统设置。

  8.解决问题

  通过手机APP下发运维任务到指定人员手机上,并通过GPS跟踪运维执行过程,提高运维效率,即时发现运行缺陷并做消缺处理。

  通过线缆温度检测、烟雾检测、断路器合分闸状态检测、温湿度检测、水浸检测、门状态检测、视频监控等。减少变电所安全隐患,及时发现和处理问题。

  人工运维成本低,变电所电工维护人员能从以前的5-6人减少为1-2人,且工作效率高,工作人员能统计分析整个电力系统运行状况。

  平台提供详尽的能耗统计、对比分析数据报表、图表,及时掌握政府机关变电所电力系统情况,管理者提供直观的了解供配电信息。

  人身安全得到保障,平台能实时采集电流电压越限告警、非电量告警(烟雾、水浸、温湿度、视频监控等),并及时提醒运维人员及时处理隐患,人员能针对性提前做好预防工作,而不是盲目去现场查看(安全隐患高)。

  平台可一键打印用户分析报告(运行状况、报警汇总、巡检信息)。

  变电所电力运维平台能帮助相关单位建立和完善一体化的计量、监测、分析和管理系统,及时、准确、快速、获取变电所相关数据,监控电力系统的运行态势、及时发现故障隐患、保证供电安全、稳定。
