智能配电室总体解决方案(智能运维保障配电安全)

一、系统背景

为了响应国家节能减排政策，营建节约型社会，为保障用电客户供电可靠安全、延长电气设备使用寿命、提高电气设备效率、安全、帮助客户合理用电、持续用电及节约用电，共同打造智能运行、智慧电力型客户变电站，我公司拥有电力智能化运行维护的先进技术和先进的互联网服务平台，可为贵公司在用电安全放心和用电成本控制上起到重要作用。解决传统的电工配电室处理问题的效率，提高，安全，数字化管理，节能减排等提高用户形象。我公司特此为贵企业做一套智能化保姆式运行维护托管方案。

二、平台架构

系统是基于云端的Sass平台，开通账号即可使用，也可以根据需求进行私有化、本地化部署。

三、平台介绍

智能电力云维平台有别于传统的电力监控系统（SCADA）、楼宇自控系统（BA），它是可数字化接入综合体所有物联网设备的互联云平台。

在一套系统中可以统一接入电、水、气、热、环境、设备、消防、视频等各类数据，统一存储于云端或本地化部署服务器，统一使用二维组态或三维立体技术展示。

数据接入方式有：

l 模拟量接入（4-20mA、0-20mA、0-5V、0-10V等）

l 串口接入（基于485、422、232等串口的modbus协议或自定义协议）

l 以太网接入（基于各类PLC的DF1、EtherNet/IP、TCP/IP等）

l 平台接入（和各独立平台提供API接口、数据远读等方式接入）

数据上送方式有：

l 5G/4G/2G/NB等移动通信方式

l WIFI/LAN等局域网方式

l Lora/Zigbee等自组网方式



3.1用电监控数据

l 电压、电流、负荷、有功电度等电力运行参数

l 功率因数、谐波、三相不平衡度等电能质量参数

l 变压器温度、线路温度、环境温湿度、水浸、烟感、剩余电流等电气参数

3.2远程控制

l 通过智能电表实现远程分合闸.

l 通过智能开关实现远程分合闸.

l 通过普通开关分离脱扣器实现远程分闸.

l 通过智能插座实现远程多路通断电.

l 通过继电器实现远程多路通断电.

备注：以上3.2功能根据贵企业需求提供。

四、运维线上和线下服务项目介绍

4.1 线上监测服务介绍

4.1.1 实施方案

通过在配电房低压出线柜安装采集器，即可采集配电房用电信息（采集信息：电度、电压、电流、有功功率、无功功率、线缆温度、最大需量、谐波等），采集器数量可根据用户需求配置。

4.1.2 功能清单

事件记录	事件报警	配电房的越限报警、遥信报警发生时会发送到网页端，通过声音提示
	越限事件	电压、电流、功率、温度、漏电流越限，自动报警、
	操作日志	平台使用记录
电力监测	配电房状态	配电房基本信息、运行状态、用电信息
	预警数据	监测部位的电流电压断电等信息过载通过PC端、短信、电话实时预警
	变压器监测	变压器低压侧安装仪表，检测电压、电流、功率
	电力数据	各配电回路任意一天的电压、电流、功率、频率数据；
	电力运行报表	配电回路任意一天的电力运行数据；
电能质量	谐波监测	任一配电回路任意一天的2~31次电压、电流谐波数据
	功率因数	功率因数日、月、年统计分析监测
	三相不平衡	三相不平衡数据分析监测
用电分析	用能报表	配电回路用电日、月、年报表
	同比分析	配电回路用电按月同比分析
	电能集抄	配电回路任意时间段内（精度5分钟）的电能集抄数据，并计算用能值
安全用电	漏电监测	低压配电回路漏电流数据，可设置报警值
运维管理	编制计划	编制要执行巡检任务的变电所、巡视组、巡检日期
	任务分配	任务分配到巡检人员的手机上
	执行任务	巡检人员通过手机执行任务并登记巡检内容

说明：平台功能包含但不限于以上模块，功能模块的选择根据用户需求定制和选择。

4.1.3 服务内容

①提供智能化数据分析系统：为贵公司的重要负荷和点位出线处装设电力采集器，通过云平台及时监控变压器运行状态、电流、电压、功率温度谐波因数等实时使用情况；为变电站建立起智慧电网系统，通过及时预警、后台数据分析等新型物联网技术，全面了解和掌握变电站运营情况和电力能源使用情况，达到排除事故隐患和电能合理使用，贵公司用手机可通过我公司装的系统，通过手机和网页，随时可了解自己企业用电的任何信息，代替传统的电工到现场抄写电表度数提高工作效率，还可随时看到配电房内的设备状态，规避传统电工进入配电房人工操作的风险。

②安全用电管理平台：贵单位可通过我们的实时预警监测，及时发现用电数据异常现象，避免配电设施、设备因安全隐患问题造成短路发生火灾或者爆炸的风险。采集系统会对设备电流、电压、负载等过高的数值自动报警，配电房发生火灾或者爆炸事件常见，据消防部门文件配电房必须采取规避火灾的措施，此系统可规避消防安和监局的检查起到一定作用。

③打造能源管理合理化用电方案：通过数据可算出变压器用电容量、负荷是否配置合理方案，比如：合理的减容量，合理的增容，可以避免因超容等因素造成违约带来的经济损失。

4.2 线下维保服务介绍

4.2.1 维保范围

从用电户与供电部门的产权分界点到用电户变低压出线柜出线开关之间连接的电气设备、设施；（包括：10KV进线电缆、变压器、高压柜、低压柜、直流屏、10KV电缆、10KV配电房、0.4KV配电房、配电房的照明设施、安防设施）。

4.2.2维保内容

①规范化管理服务：协助甲方实施，实现每个配电房张贴规程、标识，安全工器具定置管理，强化现场管理，实现安全规划化用电的目标。对现场安全管理提出合理化建议。

②清洁服务：安排专业人员每一季度一次对配电房进行的清扫清洁，保持配电房环境卫生整洁，减少粉尘潮湿虫鼠对电气设备的腐蚀，提高用电质量。

③巡检服务：我公司安排2位专业技术人员每两月一次定期对配电房巡视巡检，并填写巡查记录，对配电房的电气设备、复合开关，电容，电抗，线路进行常规的和必要的检查，发现故障及时汇报甲方并沟通处理，排除或修复，避免烧坏带来的断路，起火，提前做准备工作，记录用电情况并进行分析，排除故障和事故隐患，

④可靠运行：通过定期巡检等手段对存在故障隐患的电气设备给予免费更换服务，为甲方建立7*24H*365D的运行机制和事故抢险网络，为客户提供安全保障机制，在承诺抢修人员在（60分钟）参与事故抢险及故障排除，免费对故障及损坏的电气设备进行必要的维修和更换服务。维修和更换后的设备符合运行要求；保证在抢维修人员到达现场后第一时间完成抢维修任务，及时进行送电，确保配电房供电的可靠性。

⑤预防性试验服务：根据供电公司用电标准，10KV的专变用户，每年提交1次配电设备预防性试验报告至供电公司备案，我公司针对运维客户提供每年1次配电房预防性试验、安全工器具试验服务；并提交供电公司备案，主要试验项目包括：

A 电缆：交流耐压、绝缘电阻；

B 变压器：交流耐压、绕组及铁芯绝缘电阻、直流电阻、绝缘油、空载短路、变比；

C 断路器、负荷开关：交流耐压、绝缘电阻、接触电阻；

D 避雷器：绝缘电阻、交直流泄露电流、直流临界动作电压；

E 互感器：交流耐压、绝缘电阻；

F 电容：容值、极间极壳绝缘电阻；

G 接地网电阻；

H 保护定值传动；

I 接地线、验电笔、绝缘杆、绝缘胶垫、绝缘手套、绝缘靴绝缘耐压。

⑥无功补偿规范化使用服务，根据供电公司用电标准，供电公司会对功率因数不达标的用户进行处罚，为了帮助用户规避此类违约损失，我公司通过线上监测：1.对功率因数日、月、年统计分析并实时计算生成当前、本月、上月累计功率因数总值，显示在电能质量的模块中，让用户和运维专员不必去现场即能实时了解功率因数的补偿情况和数据。2.设置“累计功率因数过低”实时预警，可通过PC端、手机短信及电话等多种通知方式告知到用户和运维专员，以便了解过警数据情况并沟通分析异常原因，采取相关预防整改措施。3.通过对电容补偿柜进行检查，检查电容、复合开关等易损件运行状态是否正常，发现问题及时维修，使企业的功率因数在合理范围内使用。

⑦需量申报服务：每个月为贵公司在供电公司申报需量，可避免基本电费的多交，通过我公司专业巡检人员对数据的分析，给出合理的需量申报。

比如供电公司的基本电费收取标准是：

A 按变压器容量*30计算，就是贵公司的1000总容量*30，即：30000基本电费；

B 实际最大需量，实际每月的容量*40；

C 自定需量：自己定一个需量值拿定值；

⑧能源型服务：可节约用电成本，比如（售电、储能、光伏）。通过销售售电可为贵企业每度电节约成本。为贵企业提供储能服务，使用储能设计方案，降低电费的成本。

备注

五、产生效益

“智慧运维”通过集中管控、专业运维的创新运营模式，通过“线上监控，线下运维”相结合的方式对企业电力进行全面监控，主要可以为企业带来如下效益：

5.1经济效益

5.1.1通过线上线下维保可以达到用电合理化管理，一个电工可管理多个配电点位，省去个多电工成本。

5.1.2通过线上采集可以对功率因数调控采集，可以免去力调费的罚款，超出0.9以上供电公司会给2万以上不等的奖励（根据用户用电量奖励不等）。

5.1.3使用我公司运维平台，基本电费缴纳节约成本，我公司有一套解决基本电费合理方案，每年可为贵公司节约一万到十万不等的基本电费缴纳（根据用户用电情况定）。

5.1.4设备进行每年一次预防性试验，可以延长设备使用年限，避免设备提前退役，造成重新采购带来的经济损失。

5.1.5通过线上远程监控，可以直观到峰平谷的每天产生的电价和不该用电的时间造成用电电费浪费发生，起到智能监管电费的节约。

5.1.6通过数据分析、报表分析提供节能节费的依据与方向。

5.1.7通过能源与生产数据相结合，计算产品单耗，指导节能方向。

5.2安全效益

5.21通过实时采集各类安全相关数据如温度、电流、负荷、负载率、振幅、压力等数据，结合预警系统，减少事故发生频率，减轻事故严重等级。

5.22蓝、黄、橙、红四级报警机制，通用的阈值配置引擎，方便不同的设备，对不同的报警类型做出配置。可支持平台、短信、自动语音电话、自动控制、报警灯等多种报警提醒模式。

5.23通过线上采集24小时远程监控预警，在未发生事故之前可以解决安全问题，线下维保服务，响应应急处理抢修工作，专业电工进入配电室正规操作，避免人身安全事故的，避免不专业的电工进入误操作带来的风险，数据统计，人身安全事故，80%有人为习惯性的误操作的导致。

5.3单位形象提升效益

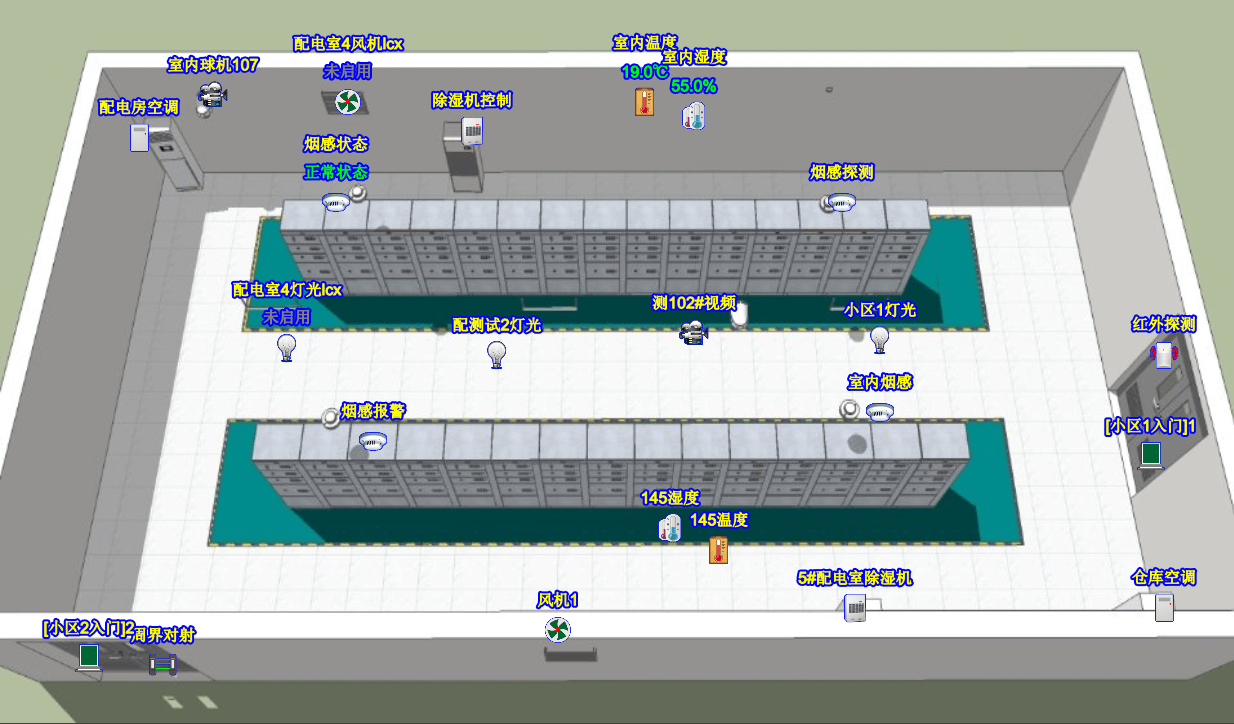

通过二维科技感大屏、三维立体建模，展示综合体形象，结合新能源、电、水、环境等数据实时展示，提升品牌形象。

5.4管理提升

云平台随时随地在线查看、分析重要数据、报表实时生成，可线上同时管理多个配电房，打造用电智慧管理。

实现智慧运维有助于提升企业管理水平、用能安全、节能节费，提供三维或二维的集中展示，还可以提升单位形象、响应国家号召，打造智慧城市，电力智慧管理，为用户单位打造用电安全、节能减排、智慧管理提供了全方位的服务。
