配电站房环境监控系统(某小区配电站房环境智能监控系统改造方案)

定义与概述

智慧站房环境监控系统是一种集成化、智能化的监控解决方案，专门用于监测和管理配电站房内的环境参数、设备状态及安全状况。该系统通过运用先进的传感技术、通信技术和数据分析算法，实现了对配电站房内温度、湿度、烟雾、水浸、门禁状态等多项关键指标的实时监测，并能通过远程控制、智能诊断等功能，有效提升配电房的安全性、可靠性和运维效率。

　　

二、项目背景与需求

配电房是城市配电网系统中不可或缺的组成部分，其具有分布广泛、数量众多、管理复杂等特点。随着社会对电能需求的增长，配电房的智能化建设和改造成为提升配电网运行效率和可靠性的关键措施之一。智能配电房远程监控系统能够实现对配电房内各种监测数据的动态显示，不仅有助于提高配电房运行的能力，还能增强配电网的整体运行可靠性。因此，构建一个集成度高的智慧型配电房监控系统，实现实时监测、预警、报警、控制及存储取证等功能，对于保障配电房的安全运行具有重要意义。

三、项目实施案例

1. 项目概况

本案例涉及的配电房位于某小区内，占地面积约50平方米，配备有36台配电机柜、1台直流屏柜、4台风机以及1个水泵和集水坑。此次项目的主要监控目标涵盖了开关状态、直流屏、漏水、温湿度、烟雾探测器、防盗报警、照明等关键设备。为了确保系统在断电情况下仍能正常运作，特别设置了1台5KVA的不间断电源（UPS），后备时间为10小时。

2. 设计依据与原则

该项目的设计严格遵循了多项国家标准和技术规范，包括但不限于《计算广播机房环境安全要求》、《计算机站场地技术条件》GB2887-89、《工业企业通信接地设计规范》GBJ79-85等。设计过程中秉持先进性、可靠性、运行管理便利性、可扩展性、接口丰富性、施工简化、技术支持能力强大以及建设周期短等原则，确保系统能够满足当前及未来发展的需求。

四、系统性能特点

• 先进性：采用最新的技术和设备，具备一定的前瞻性。

• 可靠性：选用高性能的硬件组件，确保系统的稳定运行。

• 稳定性：支持多种第三方智能设备的接口协议，兼容性强。

• 实时性：能够快速准确地收集和传输数据。

• 实用性：性价比高，易于安装、维护和使用。

• 扩展性：模块化设计，便于后续升级或扩展。

• 兼容性：支持跨平台操作，与其他厂商产品良好兼容。

• 灵活性：可根据实际需要调整配置，适应不同应用场景。

• 维护性：具备自我诊断功能，方便故障排查与修复。

　　智慧站房环境监控系统以有线或者无线通信为核心，完成站端变压器、配电、一次设备、环境监测、门禁控制、防盗报警、采暖通风、灯光控制等数据的采集和监控，并将以上信息远传到监控中心。系统采用分层、分区的分布式结构，分为站端控制主机和软件系统两部分。系统把变压器、配电、环境、火灾消防、防盗报警、门禁等所有监控量在监控系统主界面上进行一体化显示和控制。终端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、刷卡开门、联动报警、设备联动控制以及记录存储等。

　

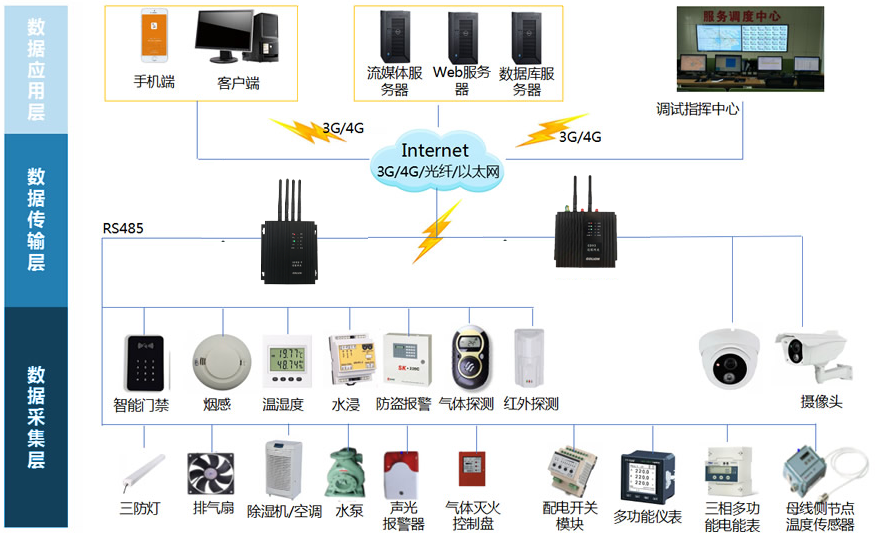

系统组成

智慧站房环境监控系统通常由以下几个部分组成：

1. 感知层：包括各种类型的传感器，如温湿度传感器、烟雾探测器、水浸探测器、门磁传感器等，用于采集配电站房内的环境数据和设备状态信息。

2. 网络层：通过有线或无线通信技术（如4G/5G、Wi-Fi、LoRa等）将感知层收集的数据传输到数据中心或云端平台。

3. 应用层：在数据中心或云端平台上，对收集的数据进行处理、分析和展示，提供给管理人员进行决策支持。同时，应用层还支持远程控制、智能诊断、报警通知等功能。

主要功能

1. 实时监测：系统能够实时监测配电站房内的温度、湿度、烟雾、水浸等环境参数，以及设备的运行状态，确保及时发现异常情况。

2. 智能预警：通过数据分析和机器学习算法，系统能够预测潜在的安全风险，提前发出预警，帮助管理人员采取预防措施。

3. 远程控制：管理人员可以通过网络远程控制配电房内的设备，如风机、水泵、照明等，提高管理效率。

4. 数据记录与分析：系统自动记录监测数据，并进行深度分析，为配电房的运维提供科学依据。

5. 安全防护：通过视频监控、门禁控制等技术，系统能够有效防止非法入侵和破坏行为，确保配电房的安全。

6. 联动控制：系统可以实现各子系统之间的联动，如当温度过高时自动启动风机降温，提高系统的智能化水平。

系统优势

1. 提高安全性：通过实时监测和智能预警，系统能够显著提高配电房的安全性，减少事故发生的风险。

2. 提升运维效率：远程控制和数据记录分析功能减少了人工巡检的频率和工作量，提高了运维效率。

3. 节能环保：系统能够根据环境变化自动调节设备运行，实现节能减排。

4. 降低成本：通过减少设备故障和维护成本，系统能够显著降低配电房的运维成本。

5. 增强可靠性：实时监测和智能预警功能提高了配电房的运行可靠性，保障电力供应的稳定。

应用场景

智慧站房环境监控系统广泛应用于各类配电站房，包括城市配电站、工业园区配电站、居民小区配电站等。此外，该系统还可应用于其他对环境要求较高的场所，如变电站、工厂车间等。

结论

智慧站房环境监控系统的应用，不仅提高了配电房的管理水平和安全水平，还为配电网的智能化建设提供了有力支持。随着技术的不断进步，智慧站房环境监控系统将在电力系统中发挥越来越重要的作用，为电力行业的智能化转型提供坚实的基础。
